1. Наши возможности

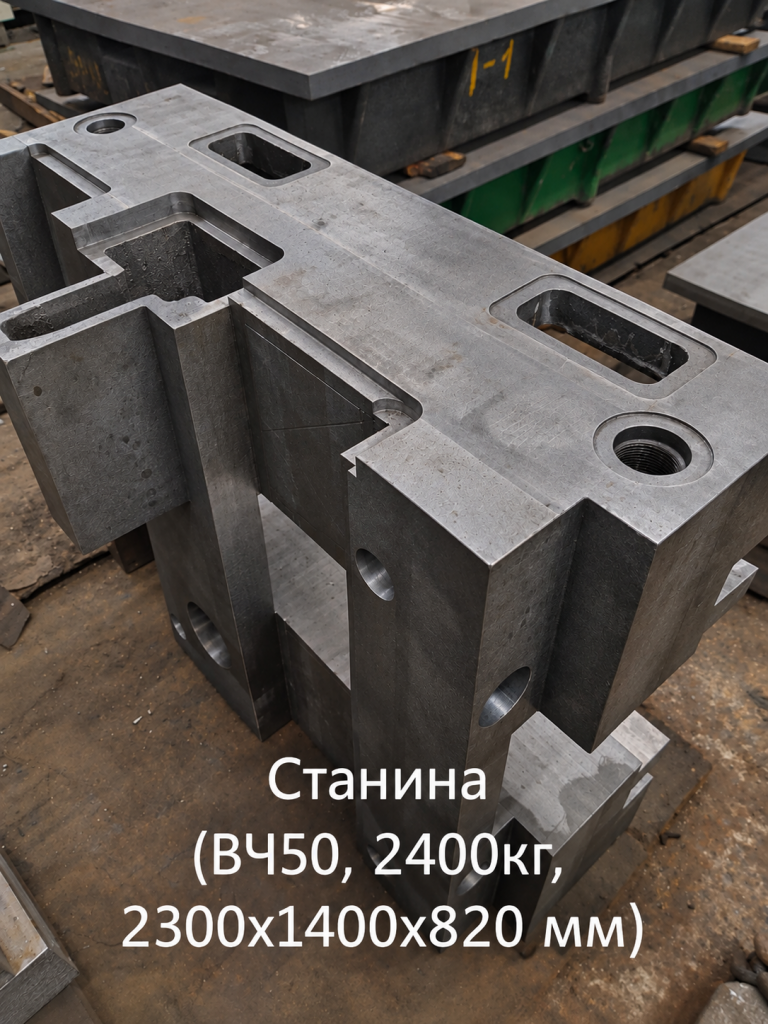

АО «Завод специального машиностроения «Маяк» специализируется на изготовлении отливок с механической обработкой из высокопрочного чугуна с шаровидным графитом марок ВЧ40, ВЧ45, ВЧ50, ВЧ60. Материал относится к классу чугунов, упрочняемых управлением структурой металлической матрицы, и предназначен для ответственных деталей, работающих при высоких статических и циклических нагрузках, в узлах трения и при умеренных температурах. Высокая прочность и твёрдость сочетаются с удовлетворительной пластичностью и ударной вязкостью, а шаровидная форма графита обеспечивает высокую демпфирующую способность и герметичность.

2. Химический состав чугуна ВЧ50

По ГОСТ 7293-85 марка чугуна с шаровидным графитом определяется его временным сопротивлением при растяжении и условным пределом текучести, а не по химическому составу. Химический состав является справочным (рекомендуемым) и обеспечивает получение требуемой структуры и свойств. Типовой состав для марки ВЧ50 приведён в таблице 1.

Таблица 1 — Справочный химический состав чугуна ВЧ50

Инженерная логика состава

3. Механические свойства

Механические свойства чугуна с шаровидным графитом для марки ВЧ50 нормируются ГОСТ 7293-85.

3.1. Нормируемые значения (ГОСТ 7293-85)

Таблица 2 — Нормируемые механические свойства чугуна ВЧ50 (ГОСТ 7293-85)

Инженерная логика прочностных характеристик

4. «Капризность» чугуна ВЧ50 и меры борьбы с ней

Высокопрочный чугун с шаровидным графитом по своей природе является сложным объектом для литейного производства. Критичность сфероидизирующей обработки, высокая усадка, склонность к отбелу и чувствительность к чистоте металла и режиму охлаждения — всё это требует строгого соблюдения технологии на каждом переделе. Рассмотрим основные проблемы и меры, которые мы применяем для их решения.

4.1. Усадочная пористость и усадка

Высокопрочный чугун имеет более высокую объёмную усадку, чем серый чугун, из-за меньшего эффекта расширения при графитизации. Металл чувствителен к недостатку питания — отсюда осевая и рассеянная усадочная пористость, особенно в массивных тепловых узлах.

4.2. Дефекты сфероидизации и внутриформенный графит

Качество шаровидного графита критично: при недостатке магния, повышенном содержании серы или кислорода графит получается вермикулярным или пластинчатым, а при завышенном содержании магния и затянувшейся кристаллизации формируется внутриформенный (неправильный) графит. Это резко снижает прочность и пластичность.

4.3. Отбел (появление цементита) и твёрдые включения

Высокопрочный чугун склонен к отбелу — образованию цементита и структурно свободного карбида, особенно в тонких сечениях и в зонах контакта с холодными элементами формы. Отбел повышает твёрдость, охрупчивает металл и резко ухудшает обрабатываемость резанием.

4.4. Газовые дефекты, шлаковые и неметаллические включения

Расплав чугуна насыщается газами и загрязняется шлаком и неметаллическими включениями, которые снижают прочность, пластичность и герметичность отливок.

4.5. Горячие трещины и коробление

Из-за значительной усадки и пониженной теплопроводности при охлаждении отливки возникают высокие термические напряжения, что приводит к горячим трещинам в тонких сечениях и зонах сопряжений, а также к короблению.

4.6. Химическая и структурная неоднородность, разброс свойств

Из-за ликвации и разной скорости охлаждения по сечению отливки доля перлита, форма графита и твёрдость могут различаться, что ведёт к разбросу прочности и обрабатываемости.

5. Технология литья

Технология производства отливок из чугуна ВЧ50 включает основные переделы: выплавку, модифицирование (сфероидизирующую обработку), формовку и термообработку. Каждый передел выполняется по утверждённым регламентам с фиксацией параметров в технологической документации.

5.1. Выплавка

Выплавка чугуна ВЧ50 ведётся в индукционных или дуговых печах с тщательным контролем шихтовых материалов. Технологический процесс обеспечивает низкое содержание серы и фосфора (≤ 0,02 % и ≤ 0,08 % соответственно), точное попадание в заданный диапазон по углероду и кремнию и подготовку расплава к модифицированию. Химический состав корректируется по результатам экспресс-анализа перед выпуском плавки; параллельно отбирается контрольная проба для обязательного химического анализа плавки.

5.2. Модифицирование (сфероидизирующая обработка)

Ключевой передел для высокопрочного чугуна: в расплав вводятся сфероидизирующие (магний-, церийсодержащие) и графитизирующие модификаторы, переводящие графит в шаровидную форму. Контролируется остаточное содержание магния, температура и время обработки, а также время между модифицированием и заливкой. Для повышения качества применяется внутриформенное или позднее графитизирующее модифицирование.

5.3. Формовка

Формовка выполняется в песчано-смоляные формы из холодно-твердеющих смесей (ХТС). Организуется направленное питание отливки прибылями, исключающее образование усадочной рыхлости и горячих трещин; для массивных узлов применяются холодильники и питающие вставки.

5.4. Термообработка

Заключительной операцией литейного передела является термическая обработка. Базовые режимы — графитизирующий отжиг для снятия отбела и получения феррито-перлитной матрицы, а также нормализация или отпуск для стабилизации структуры и снятия внутренних напряжений. Режим подбирается из условия получения нормируемых значений σв и δ при заданной твёрдости 153–245 HB. Параметры термообработки фиксируются в технологической документации и контролируются в печи.

6. Механическая обработка и неразрушающий контроль

После литейного передела отливки поступают в механическую обработку и проходят обязательный контроль качества, включающий неразрушающие и разрушающие методы.

6.1. Механическая обработка

Механическая обработка отливок выполняется в два этапа — черновая и чистовая. При назначении припусков учитываются допуски на литьё, величина усадки, коробление и деформации после термической обработки, а также необходимый слой для удаления поверхностных дефектов. Отдельного внимания требует учёт повышенной твёрдости и наличия отбелённых участков, что определяет выбор режущего инструмента и режимов резания; при необходимости черновая обработка выполняется до окончательной термообработки с учётом припуска на финишные операции. После черновой обработки при необходимости проводится промежуточная термообработка для снятия остаточных напряжений; чистовая обработка обеспечивает окончательные размеры и требуемую шероховатость поверхности. Широкий парк станочного оборудования позволяет выполнять сложные задачи в приемлемые сроки.

6.2. Неразрушающий контроль

Объём и нормы неразрушающего контроля устанавливаются конструкторской документацией изделия и действующими правилами. В зависимости от категории ответственности применяются визуально-измерительный контроль, ультразвуковая дефектоскопия, рентгеноскопия, капиллярный и магнитопорошковый методы. Поскольку высокопрочный чугун ферромагнитен, магнитопорошковый метод эффективен для выявления поверхностных и подповерхностных дефектов. Цель НК — выявление недопустимых дефектов литейного происхождения: раковин, рыхлот, трещин, включений и дефектов модифицирования, а также подтверждение сплошности металла в ответственных зонах отливки.

6.3. Разрушающий контроль

Разрушающий контроль включает механические испытания образцов (растяжение и ударный изгиб), металлографический анализ структуры (форма графита, доля перлита) и химический анализ на каждую плавку. Результаты оформляются протоколами испытаний и используются при заполнении сертификата приёмки отливки.

7. Приёмка

Приёмка отливок и литых деталей из чугуна ВЧ50 осуществляется по ГОСТ 7293-85, ГОСТ Р 53464-2009 и по иным требованиям конструкторской документации:
